集群软硬件及运维基础¶

摘要

计算机网络
Linux 基本知识
HPC 中的软件
HPC 中的硬件
功耗控制与运维

计算机网络¶

连接两台电脑

给两台计算机装上网卡
网卡实际上为数模转换器
用物理介质把两个网卡连起来
操作系统识别并兼容网卡

以太网帧

大部分网络都不是直连的，需要设计网络拓扑

交换机：把数据包发送给指定的设备

MAC 地址（用以区分同一局域网下的设备）
IP 地址（更高层的封装，用于标识跨越多个局域网的主机

解决丢包：TCP（Transmission Control Protocol）

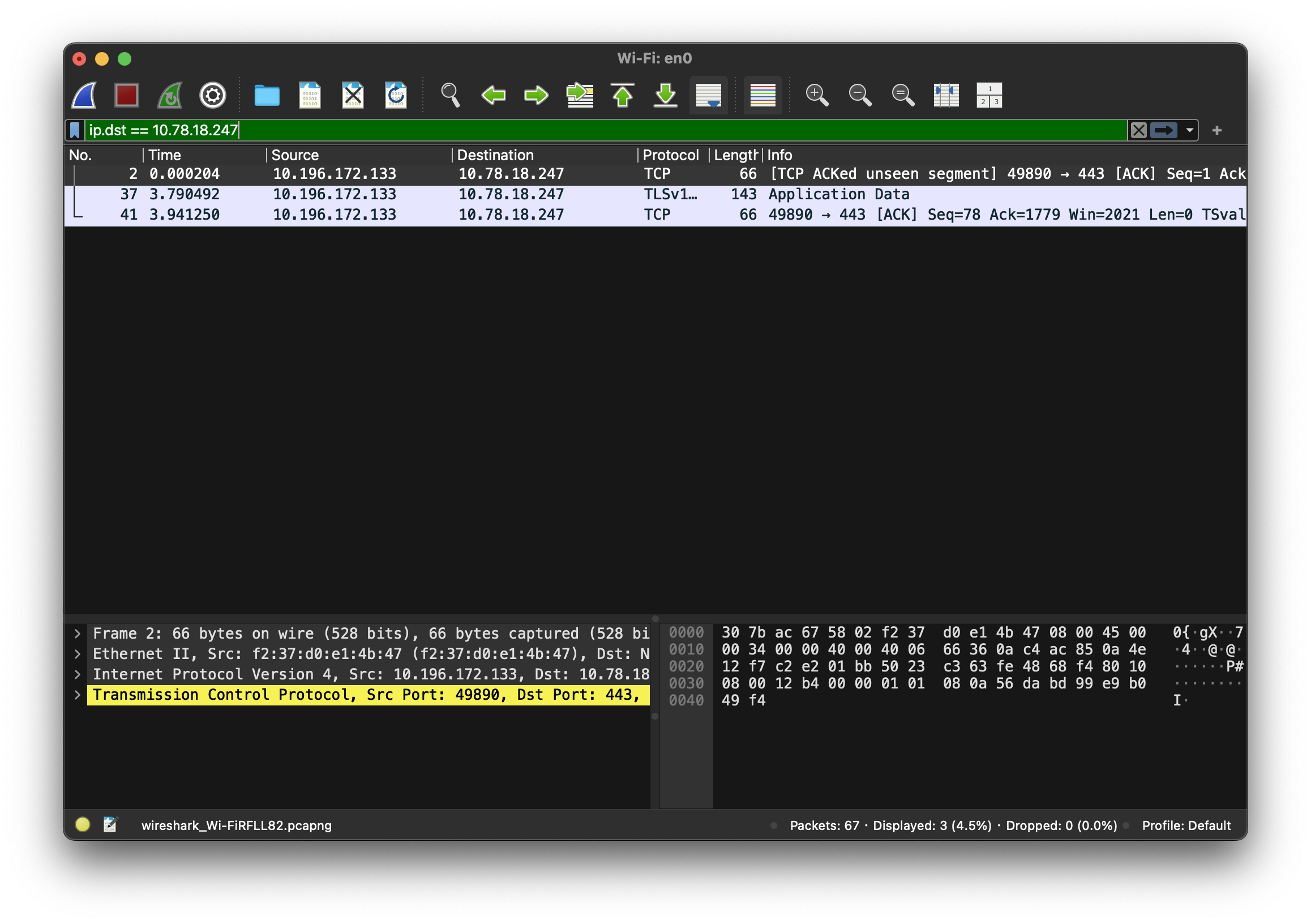

实践 1：简单抓包

访问 http://clusters.zju.edu.cn 网站，用 WireShark 抓包

http 访问是明文传输，很不安全！！

非对称加密¶

如何在不可靠的信道中实现安全通信？

公钥加密，私钥解密：加密数据传输
私钥签名，公钥验证：通过私钥验证身份

RSA 加密算法¶

\(p,q\) 是两个大素数，\(n = pq\)，

RDMA 高性能网络¶

省去了层层封装，性能提高

Linux 基本知识¶

集群使用中心化的用户认证：LDAP

所有东西都是文件

Linux 文件系统层次¶

/：根目录
- /bin/：essential user command binaries
- /dev/：设备文件
- /etc/：配置文件
- /home/：用户家目录
- /lib/：库文件（动态链接库、静态链接库）
- /mnt/：挂载
- /opt/：可选的（optional）应用程序软件包
- /sbin/：system binaries
  - poweroff
  - reboot
  - 一般用户的 PATH 中没有 sbin
- /tmp/：临时文件
- /usr/：几乎所有的软件都装这
  - local
- /var/
- /proc/
- /root/

Linux 文件权限¶

读
写
执行
owner
group
all
others

444,555,777

Binary	Octal	Permission	Representation
000	0	No permissions	---
001	1	Execute	--x
010	2	Write	-w-
011	3	Write + Execute	-wx
100	4	Read	r--
101	5	Read + Execute	r-x
110	6	Read + Write	rw-
111	7	Read + Write + Execute	rwx

权限位与 sudo

更高的权限：

ACL（Access Control List）

Linux Shell¶

bash
zsh

Linux Shell Script¶

第一行 Shebang：

#!/usr/bin/env bash

实践 2：编写一个简单的 Shell 脚本

给目录里所有文件添加前缀 data-

#!/usr/bin/env bash
for file in *; do
# 只处理常规文件，跳过目录、链接等
if [[ -f "$file" ]]; then
    # 如果文件名已经以 data- 开头，则跳过
    if [[ "$file" == data-* ]]; then
    continue
    fi
    # 重命名
    mv -- "$file" "data-$file"
fi
done

Linux Kernel¶

用户空间
内核空间

硬件层面上 CPU 指令分级

extended Berkeley Packet Filter (eBPF)

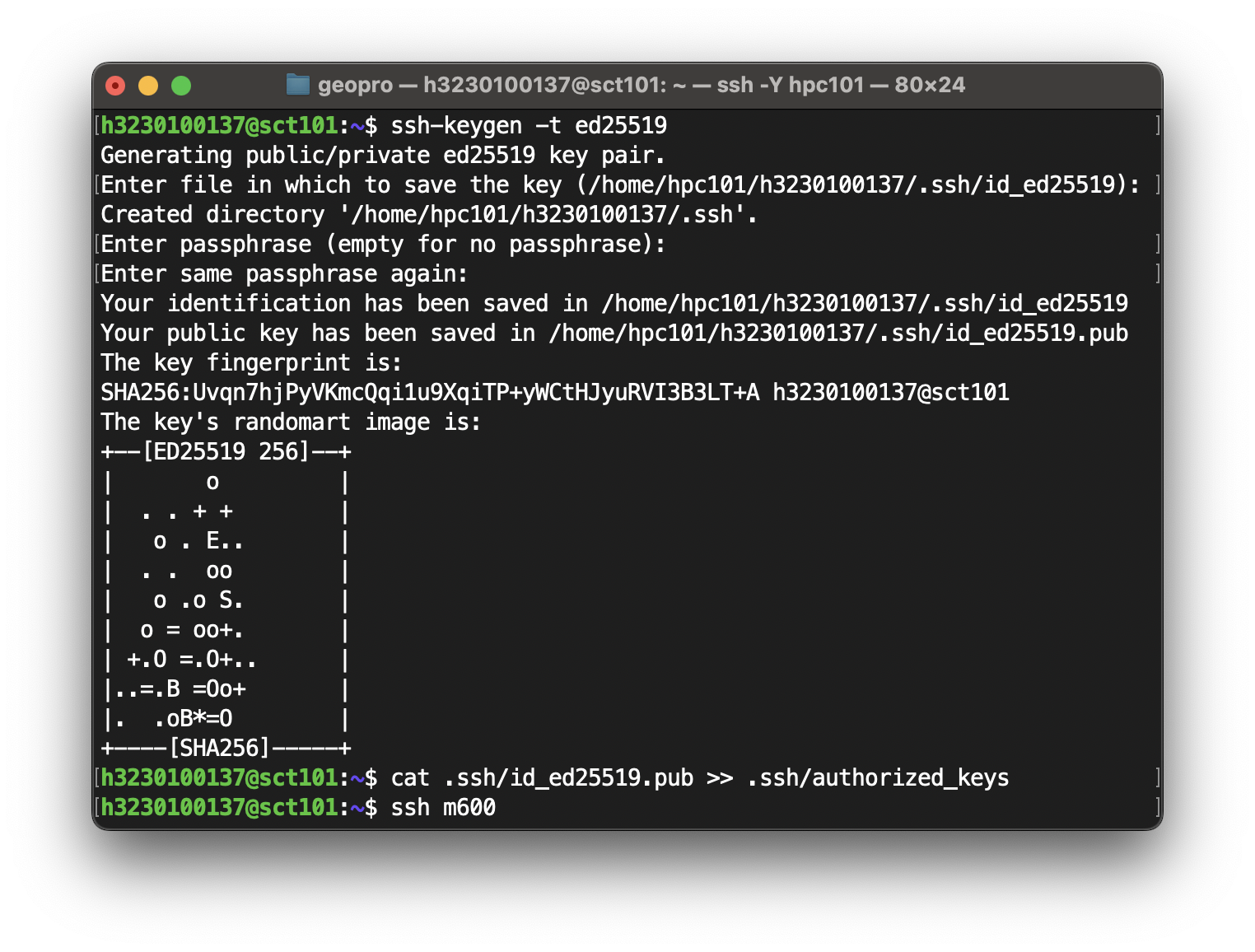

实践 3：实现多机互联

通过 SSH 连接到 M600 和 M700 节点

ssh-keygen -t ed25519
cat .ssh/id_ed25519.pub >> .ssh/authorized_keys

之后直接用 ssh 连接即可。

HPC 软件栈¶

PXE¶

Preboot eXecution Environment

通过网络引导操作系统

NFS Rootfs¶

OverlayFS¶

Docker, OpenWrt 中常见

上层文件系统（Upper）和下层文件系统（Lower）

Spack¶

Spack 是一个包管理器，专门用于 HPC 环境。

实践 4：使用 Spack 安装软件

安装 Spack

git clone -c feature.manyFiles=true --depth=2 https://git.zju.edu.cn/zjusct/spack
cd ~/spack

安装 vtune

spack install intel-oneapi-vtune
spack load intel-oneapi-vtune

安装 Intel MPI
```
spack install intel-oneapi-mpi
```
安装 mkl 库
```
spack install intel-oneapi-mkl
```

安装 hpl

spack install hpl ^intel-oneapi-mpi ^intel-oneapi-mkl

^ 符号表示依赖关系

HPC 硬件¶

CPU: Platinum 8358
- 32 核
- 64 线程
- GFLOPS = CPU 频率 × FP 运算数目 x 核心数 x CPU 数量 \(\approx\) 2.7 TFLOPS
GPU: NVIDIA A100 80GB PCIe
- A100 FP64 Tensor Core 高达 19.5 TFLOPS，远大于 CPU
- 不是所有程序都适合移植到 GPU 上
网络设备
- Infiniband
  - 极高的吞吐量和极低的延迟
  - 100 Gbps
- NVLink 服务器
- IPMI
  - Intelligent Platform Management Interface
  - 远程管理服务器

功耗控制¶

组装的时候算好功耗

控制 Core Clock, Uncore Clock，类似于 PWM

运维¶

什么都会
