第九章 变压器和电动机¶

9.1 磁路¶

为了把磁场聚集在一定的空间范围内，以便加以控制和利用，就必须用高磁导率的铁磁材做成一定形状的铁心，使之形成一个磁通的路径使磁通的绝大部分通过这一路径闭合。把磁通经的闭合路径称为磁路。

9.1.1 铁磁材料的磁性能¶

铁磁材料：是指钢、铁、镍、钴及其合金等材料，是制造变压器、电机和电器铁心的主要材料。

铁磁材料被放入磁场内，会受到强烈的磁化，磁化是铁磁材料的基本特性之一。

磁化曲线与磁滞回线¶

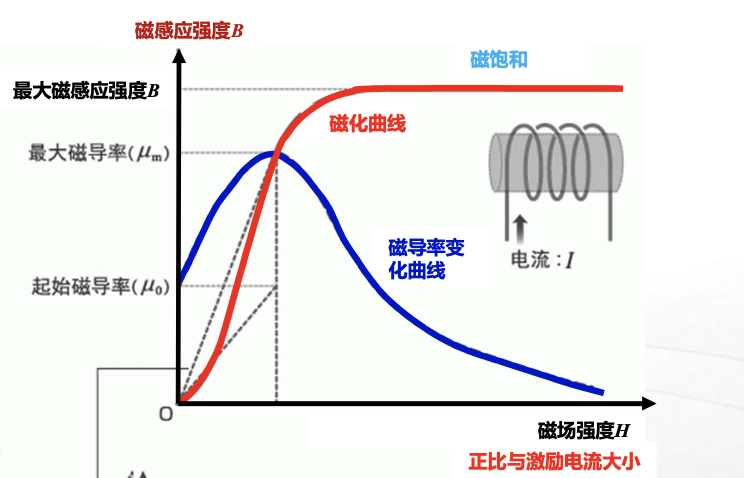

磁化曲线：从 \(0\) 增加外加磁场强度 \(H\)，磁感应强度 \(B\) 也随之变化的曲线。

1. 磁化具有磁饱和性
2. 磁性材料的 \(B \sim H\) 呈非线性关系，其磁导率 \(\mu = \frac{B}{H}\) 也是非线性的
3. 铁磁材料的磁导率很大，\(\mu = 10^3 \sim 10^4\)

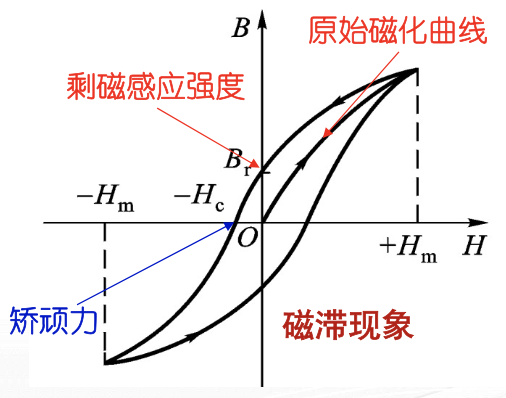

磁滞回线：

9.1.2 简单磁路分析¶

直流磁路¶

具有恒定磁通的磁路

!!! info "磁通连续性原理“ 铁心和空气中磁感应强度 \(B = \Phi / A\) 是连续的
