1 电路和电路元件

1.1 基本物理量

1.1.1 电路

  • 强电电路:电能传输、分配、转换
  • 弱电电路:信号传递、控制、处理

1.1.2 电路元件

一种物理模型

无源元件:电阻、电容、电感 理想电压源、理想电流源

实际电路元件是理想电路元件的组合

实际电感线圈

  • 直流:电阻
  • 交流低频:电感串联电阻
  • 交流高频:再并上一个电容
  • 超高频:分布式参数

1.1.3 电流、电压及其参考方向

实际方向

  • 电流:正电荷运动方向
  • 电压:高电位到低电位
  • 电动势:低电位到高电位

对于复杂电路,实际方向未知,故先假设一个参考方向

参考方向

分析电路时,对电量任意假定的方向。

两者关系

+:一致 -:相反

欧姆定律的应用

  • \(U\)\(I\) 参考方向相同(关联参考方向):\(U = IR\)
  • \(U\)\(I\) 参考方向相反(非关联参考方向):\(U = -IR\)

通常取关联参考方向。

电位

  • 电位:电路中某点到参考点的电压,记作 \(V\)
  • 参考点:人为规定0电位的点

电压和电位的关系:\(U_{AB} = V_A - V_B\)

电动势

非电场力将正电荷从电源的负极板移动到正极板所做的功,称为电源的电动势,记作 \(E\)

1.1.4 电路功率

\[P = \frac{dW}{dt} = \frac{dW}{dq} \cdot \frac{dq}{dt} = UI\]

关联参考方向:

  • 负载:\(P = UI > 0\)
  • 电源:\(P = UI < 0\)

1.2 R,L,C

1.2.1 电阻 \(R\)(Resistor)

\[U = IR\]

电导 \(G = \frac{1}{R}\),单位:西门子(S)

伏安特性:

  • 线性电阻
  • 非线性电阻

线性

  1. 比例性(齐次性)
  2. 可加性

电阻器:

  • 膜电阻器
  • 线绕电阻器(适合大电阻)
  • 电位器
  • 水泥电阻器
  • 热敏电阻器

1.2.2 电感 \(L\)(Inductor, Lenz's law)

磁通、磁链

\[N\Phi = LI\]

自感电动势:\(e_L = -L\frac{di}{dt}\)\(u = -e_L\)

电压电流关系

\[\boxed{u = L\frac{di}{dt}}\]

功率:\(P = UI = Li\frac{di}{dt}\)

能量:\(W = \int Pdt = \frac{1}{2}LI^2\)

电感器:

  • 陶瓷电感器
  • 贴片电感器
  • 标准电感器

1.2.3 电容 \(C\)(Capacitor)

线性:\(q = Cu\)

电压电荷关系

\[\boxed{i = C\frac{du}{dt}}\]

能量:\(W = \frac{1}{2}CU^2\)

电容器:

  • 普通电容器
  • 电解电容器
  • 电力电容器
  • 单相电动电容器

两个元件串并联

连接方式 等效电阻 等效电感 等效电容
串联 \(R_1 + R_2\) \(L_1 + L_2\) \(\frac{1}{\frac{1}{C_1} + \frac{1}{C_2}}\)
并联 \(\frac{1}{\frac{1}{R_1} + \frac{1}{R_2}}\) \(\frac{1}{\frac{1}{L_1} + \frac{1}{L_2}}\) \(C_1 + C_2\)

1.2.4 实际元件的主要参数及电路模型

  • 电阻器:标称电阻值、额定功率
  • 电感器:标称电感值、额定电流
  • 电容器:标称电容值、额定电压

运行状态:

  • 额定工作状态 ⭐
  • 过载状态
  • 欠载(轻载)状态

1.3 独立电源元件

1.3.1 电压源和电流源

电压源

\[U = U_S - IR_0\]

理想电压源:\(U = U_S\)

\(U_S = 0\) 时,退化为一根导线

特点:

  1. 内阻 \(R_0 = 0\)
  2. 输出电压恒定
  3. 电流由外电路决定
  4. 不允许短路

电流源

\[I = I_S - \frac{U}{R_0}\]

理想电流源:\(I = I_S\)

\(I_S = 0\) 时,即断路

特点:

  1. 内阻 \(R_0 = \infty\)
  2. 输出电流恒定
  3. 电压由外电路决定
  4. 不允许开路

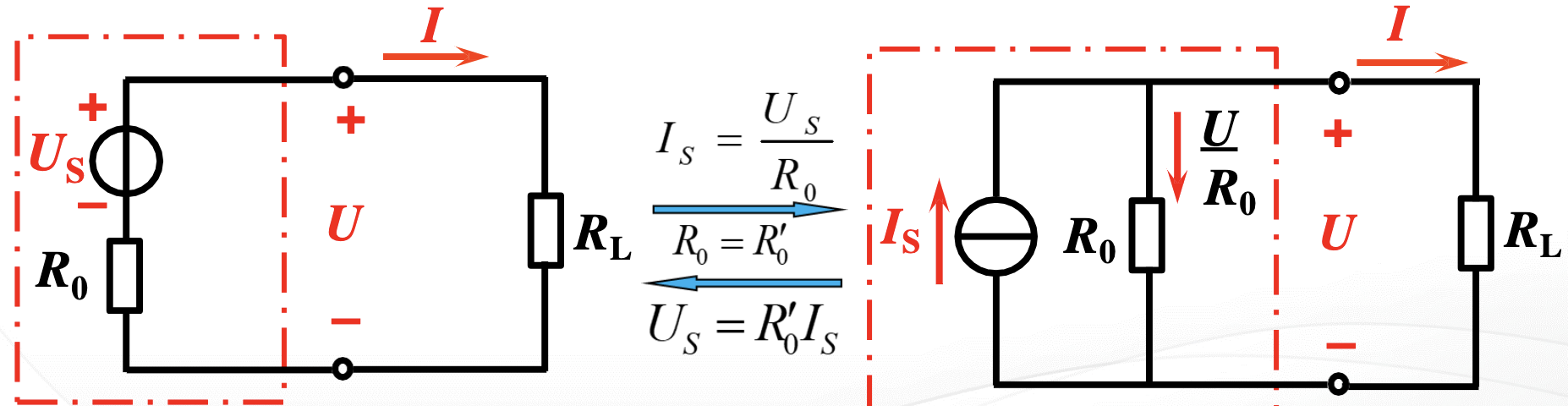

电压源和电流源的等效变换

电压源和电流源的等效变换

电压源:\(U = U_S - IR_0\)

电流源:\(I = I_S - \frac{U}{R_0}\),即 \(U = I_S R_0 - IR_0\)

\[ \boxed{ \begin{aligned} U_S &= I_S R_0 \\[1ex] I_S &= \frac{U_S}{R_0} \end{aligned} } \]

注意

  1. 仅对外电路等效
  2. 等效后参考方向要一致

说明

  1. 与理想电压源并联,只考虑电压时,忽略并联的元件
  2. 与理想电流源串联,只考虑电流时,忽略串联的元件
  3. 两个电流数值不同的理想电流源不能串联(电压源同理)
  4. 和电压源串联的电阻/和电流源并联的电阻,可等效为电源内阻

1.4 二极管

学习要求

  • 关注应用,不追究机理
  • 工程观点计算,满足技术指标的估算即可

1.4.1 PN结及其单向导电性

半导体的导电特性:

  • 热敏性
  • 光敏性
  • 掺杂性

Ge, Si: 四价元素

天然的硅和锗是不能制成半导体器件的,它们必须先经过高度提纯,形成晶格结构完全对称的本征半导体

本征半导体(Intrinsic Semiconductor)

完全纯净的、具有晶体结构的半导体称为本征半导体.

本征半导体的导电机理

本征激发:价电子获得能量后成为自由电子,同时价电子对形成空穴

载流子:自由电子和空穴

加上电压:

  • 电子电流:自由电子作定向运动
  • 空穴电流:价电子填补空穴

自由电子和空穴成对产生,又不断复合。达到动态平衡后,载流子数目不再变化。

:本征半导体的导电性很差,且受温度变化影响很大。

杂质半导体(Extrinsic/Doped Semiconductor)

  • N型半导体:掺入五价元素
    • 多数载流子:电子
  • P型半导体:掺入三价元素
    • 多数载流子:空穴

少数载流子

少数载流子(少子)由本征激发产生!

半导体对外显中性

PN结的形成

空间电荷区

  • 扩散运动:多子(N的电子,P的空穴)存在浓度差
    • 使空间电荷区变宽
  • 漂移运动:原子核(N的正离子\(\mathrm{P}^+\),P的负离子\(\mathrm{B}^-\))间存在电场
    • 使空间电荷区变窄

PN结的单向导电性

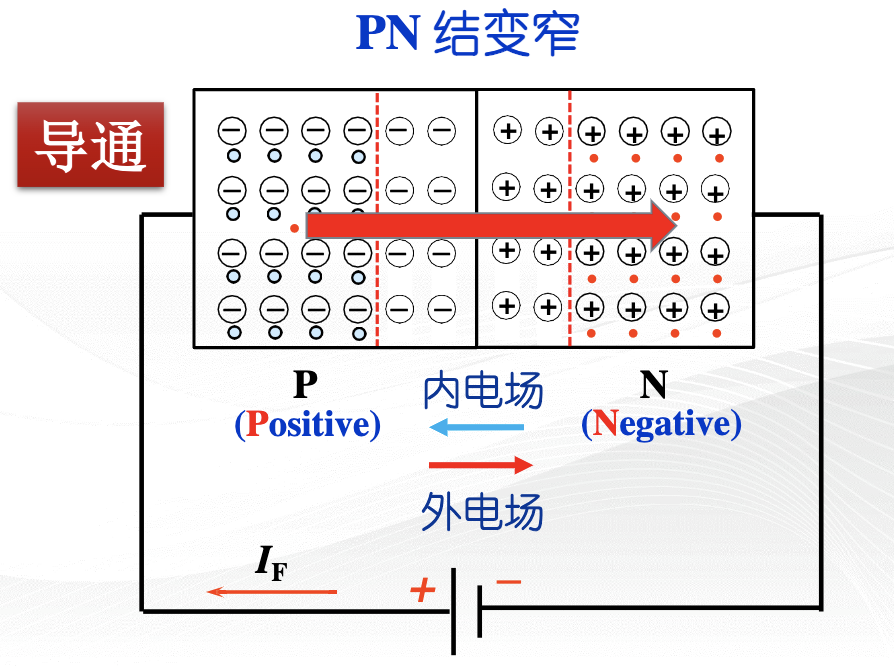

  1. 正向电压(正向偏置):P接正

  2. 内电场削弱,扩散加强,PN结变窄

    正向导通

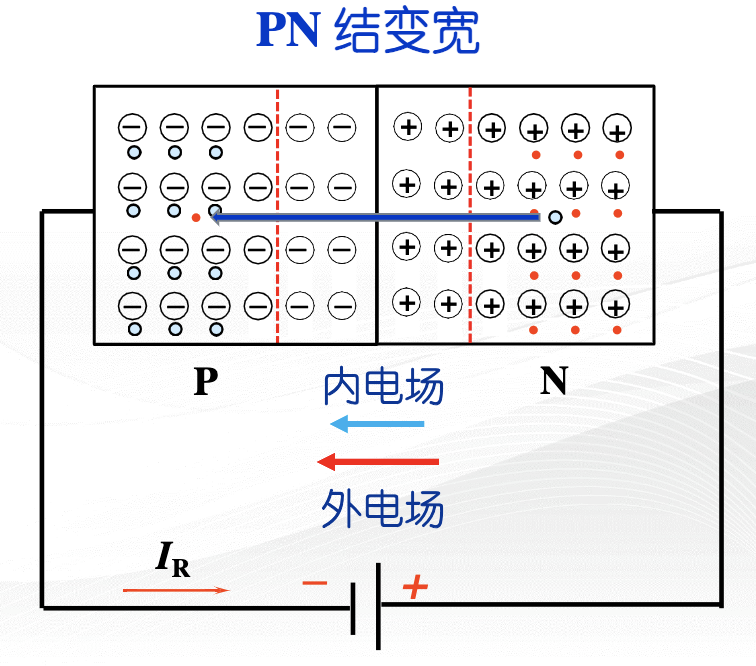

  3. 反向电压(反向偏置):P接负

  4. 内电场增强,漂移加强,PN结变宽

  5. 少子数量很少,形成很小的反向电流

    反向截止

单向导通:P \(\to\) N

1.4.4 稳压二极管(Zener Diode)

1.5.1 晶体管

基本结构

  • 三极管:发射极、基极、集电极

简化小信号模型

动态输入电阻(\(I_{\mathrm{E}} < 5\mathrm{mA}\)):

\[r_{\mathrm{be}} = \frac{\Delta U_{\mathrm{BE}}}{\Delta I_{\mathrm{B}}} = r_{\mathrm{b}} + (1+\beta)\frac{26\mathrm{mV}}{I_{\mathrm{E}}}\]

基极电阻 \(r_{\mathrm{b}} = 200\,\Omega\)
