复杂系统中的计算方法¶

Quote

When the present determines the future, but the approximate present does not approximately determine the future.

— Edward Lorenz

从线性到非线性¶

混沌 vs. 随机过程

真随机过程：完全不可预测，可能可以得到概率分布，但无法判断系统演化中特定时间的单次结果
混沌：确定的过程，但由于精确解析解无法求得/计算过程的误差急剧放大，导致无法预测未来状态

线性¶

叠加性 \(f(x+y) = f(x) + f(y)\)
齐次性 \(f(ax) = af(x)\)

即

\[ f(\alpha x + \beta y) = \alpha f(x) + \beta f(y) \]

动力学系统分类¶

迭代映射

\[ x_{n+1} = f(x_n) \]

微分方程

\[ \left \{ \begin{aligned} \dot{x}_1 &= f_1(x_1, x_2, \ldots, x_n) \\ \dot{x}_2 &= f_2(x_1, x_2, \ldots, x_n) \\ \vdots \\ \dot{x}_n &= f_n(x_1, x_2, \ldots, x_n) \end{aligned} \right. \]

1963：Lorenz
1970s：分形
1980 - ：广泛应用于流体力学、非线性光学、大气科学等

离散的迭代映射¶

不动点

\[ x^* = f(x^*) \]

可以用来描述系统的平衡和稳定。

经济学博弈理论：Nash 均衡
物理学相变理论

在不动点附近做小扰动 \(x_n = x^* + \eta_n\)，得到

\[ x_{n+1} = f(x^* + \eta_n) = f(x^*) + f'(x^*) \eta_n + O(\eta_n^2) \]

由 \(f(x^*) = x^*\) 可得

\[ \eta_{n+1} \approx f'(x^*) \eta_n \]

不动点的稳定性取决于 \(\lambda = f'(x^*)\) 的大小：

\(|\lambda| < 1\)：不动点稳定
\(|\lambda| > 1\)：不动点不稳定
\(|\lambda| = 1\)：不确定

Logistic 映射¶

\[ x_{n+1} = r x_n (1 - x_n) \]

\(x_n \in [0, 1]\)，\(r \in [0, 4]\)
两个不动点：\(x^* = 0\) 和 \(x^* = 1 - \frac{1}{r}\)

蛛网图：

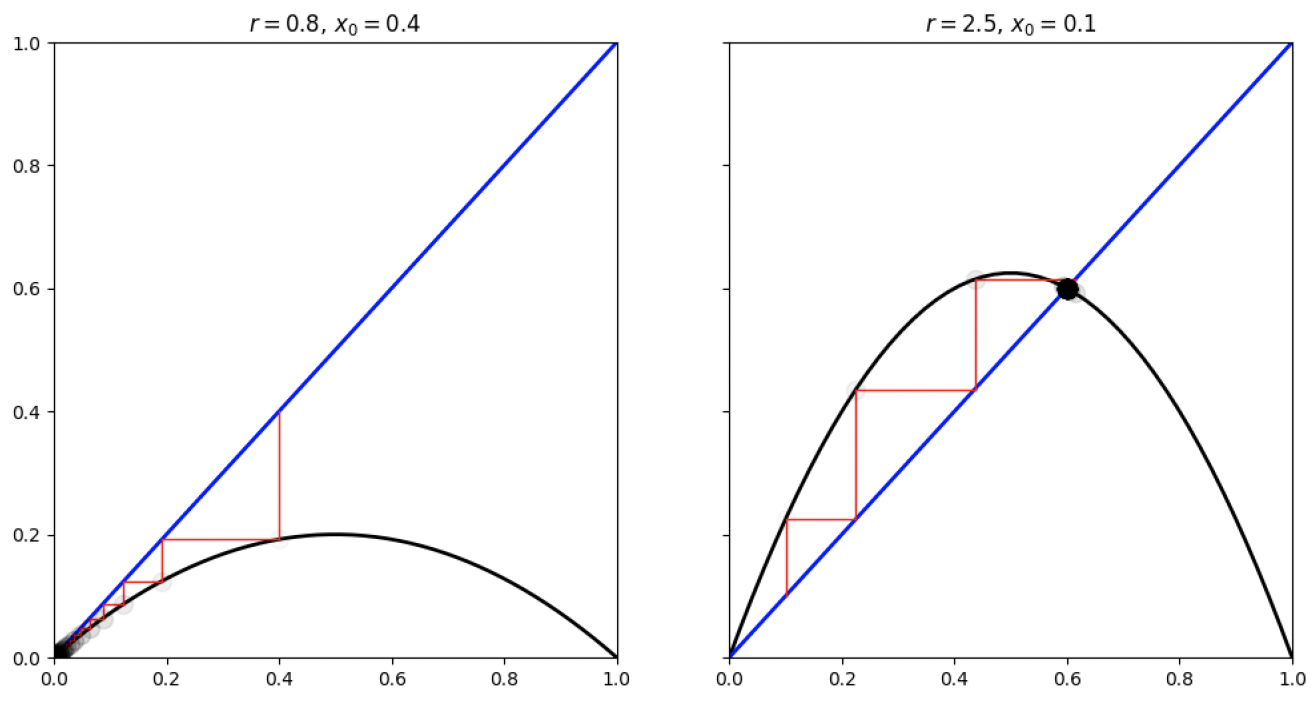

蛛网图-1

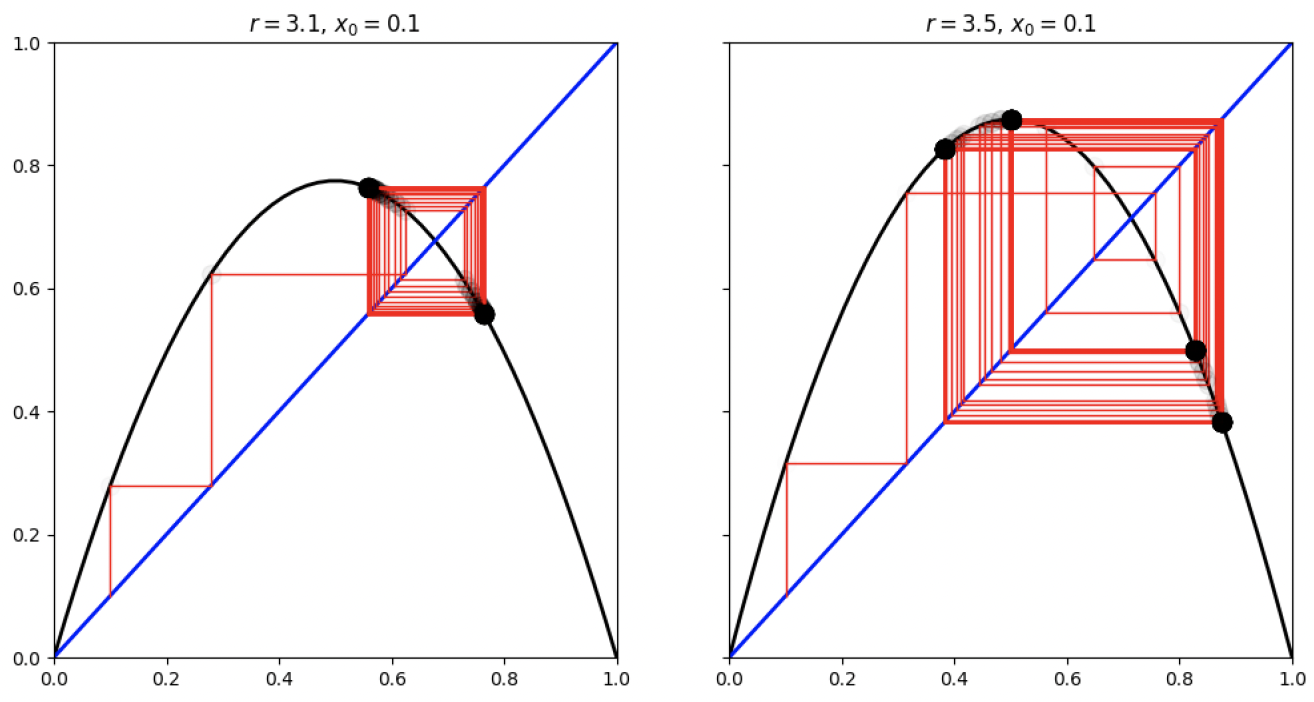

蛛网图-2

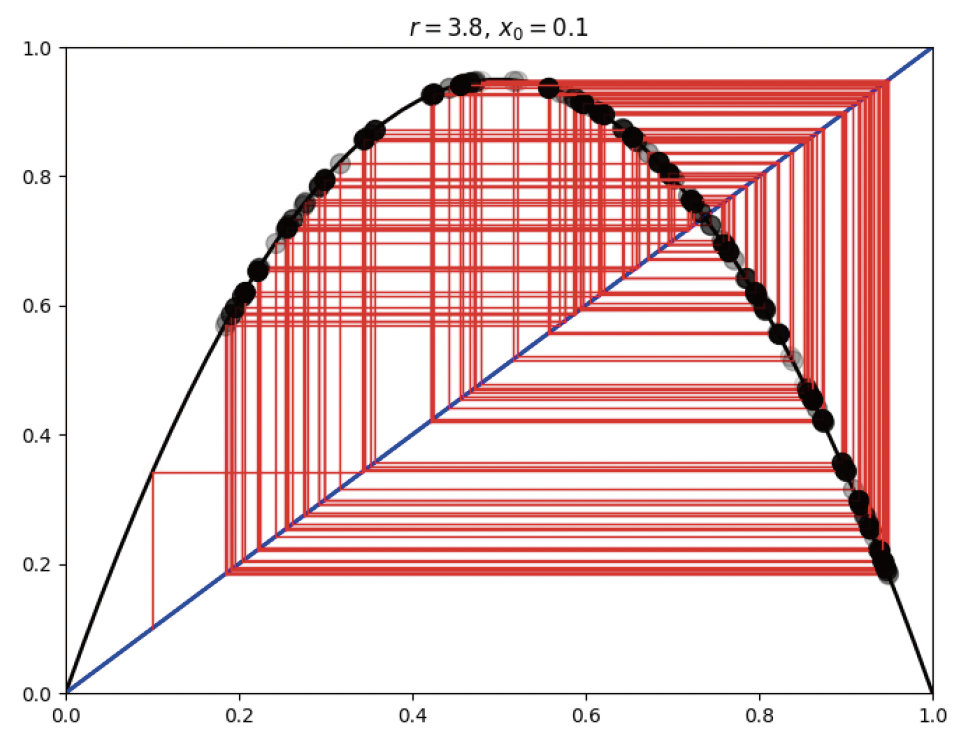

蛛网图-3

随着迭代次数的增加，取值的变化：

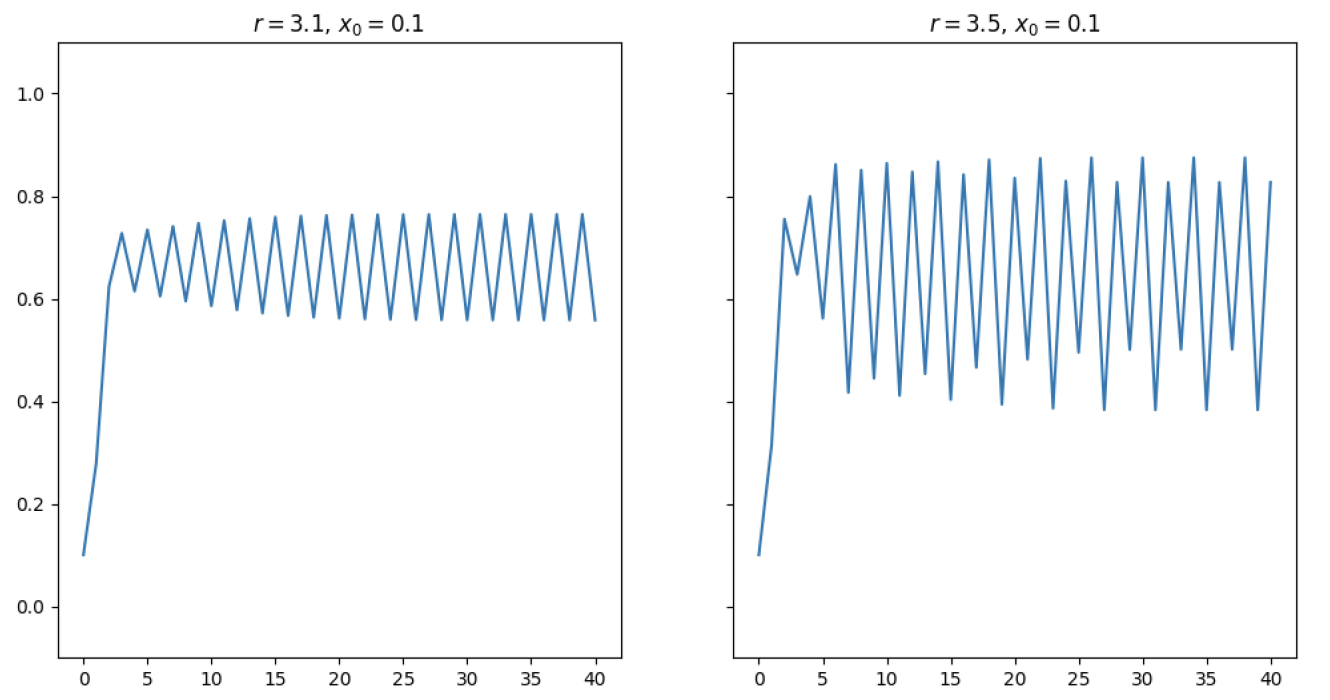

Logistic迭代-1

Logistic迭代-2

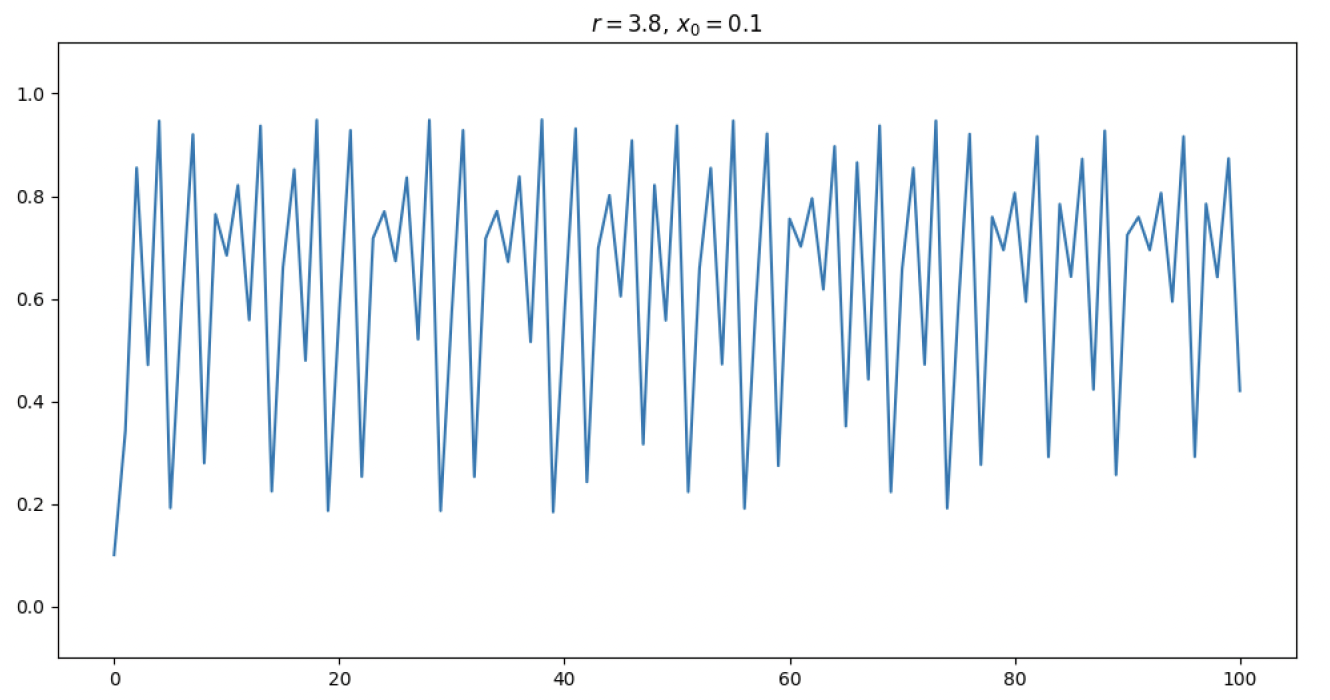

Logistic迭代-3

结果讨论¶

\(r < 1\)：收敛到 \(x^* = 0\)，灭绝
\(1 < r < 3\)：收敛到 \(x^* = 1 - \frac{1}{r}\)，稳定
\(3 < r < 3.569\)：周期态
\(3.569 < r < 3.83\)：混沌

分岔图¶

import numpy as np
import matplotlib.pyplot as plt

def logistic(r, x):
    return r * x * (1 - x)

n = 10000
xmin = 1
xmax = 4
r = np.linspace(xmin, xmax, n)

iterations = 1000
last = 100
x = 1e-5 * np.ones(n)

for i in range(iterations):
    x = logistic(r, x)
    if i >= (iterations - last):
        plt.plot(r, x, ',k', alpha=0.1) # Bifurcation diagram

plt.xlim(xmin, xmax)
plt.grid()
plt.title("Bifurcation diagram")
plt.xlabel("r")
plt.ylabel("x")
plt.show()

二分岔¶

求解 \(f(f(x)) = x\)，即

\[ r[rx(1-x)][1-rx(1-x)] = x \]

分形¶

Cantor 集
Koch 曲线
Sierpinski 三角形
Julia 集

\[ f(z) = z^2 + c \]

分形的维度¶

对于 Koch 曲线

边长关系

\[ L_{n+1} = \frac{4}{3} L_n \]

当 \(n \to \infty\) 时，总长度 \(L_n \to \infty\)，因此维度 \(> 1\)。

但曲线不能围成一个平面区域！维度 \(< 2\)。

维度量化

自相似维度
盒维度
点态维度

自相似维度¶

分形往往是自相似的

比例系数 \(r\)，等分数目 \(m\)，

\[ m = r^d \]

盒维度¶

用边长很小（\(\epsilon\)）的正方形格子去覆盖分形，确定总共需要的格子数 \(N(\epsilon)\)，

\[ N(\epsilon) \propto \epsilon^{-d} \]

FFT¶

Top 10 Algorithms in 20th Century

Metropolis Algorithm for Monte Carlo
Simplex Algorithm for Linear Programming
Krylov Subspace Iterative Methods
The Decompositional Approach to Matrix Computation
The Fortran Optimizing Compiler
QR Algorithm for Eigenvalues
QuickSort
Fast Fourier Transform
Integer Relation Detection
Fast Multipole Method

\[ \begin{aligned} F(k) &= \int_{-\infty}^{\infty} f(x) e^{-2 \pi \mathrm{i} k x} \mathrm{d}x \\ f(x) &= \int_{-\infty}^{\infty} F(k) e^{2 \pi \mathrm{i} k x} \mathrm{d}k \end{aligned} \]

傅里叶级数¶

\(f(x)\) 定义在区间 \([0, L]\) 上，可以展开为傅里叶级数：

\[ f(x) = \sum_{k=0}^{\infty} \alpha_k \cos\left( \frac{2 \pi k x}{L} \right) + \sum_{k=1}^{\infty} \beta_k \sin\left( \frac{2 \pi k x}{L} \right) \]

转化为复数形式：

\[ f(x) = \sum_{k=-\infty}^{\infty} \gamma_k e^{\frac{2 \pi \mathrm{i} k x}{L}} \]

其中

\[ \gamma_k = \begin{cases} \frac{1}{2} (\alpha_{-k} + \mathrm{i} \beta_{-k}), & k < 0 \\ \alpha_0, & k = 0 \\ \frac{1}{2} (\alpha_k - \mathrm{i} \beta_k), & k > 0 \end{cases} \]

也可以利用正交性积分得到 \(\gamma_k\) 的表达式：

\[ \gamma_k = \frac{1}{L} \int_0^L f(x) e^{-\frac{2 \pi \mathrm{i} k x}{L}} \mathrm{d}x \]

离散傅里叶变换（DFT）¶

实际问题中，对于一串实验数据，无法得到 \(f(x)\) 的解析形式或者 \(f(x)\) 过于复杂，需要离散化处理。

将区间 \([0, L]\) 等分为 \(N\) 份，得到 \(\delta = L/N\)，以及数据序列 \((x_0, f_0), (x_1, f_1), \ldots, (x_N, f_N)\).
